در صنایع مختلف مانند نفت و گاز، پتروشیمی، نیروگاه‌ها، صنایع غذایی و خطوط تولید، اندازه‌گیری دقیق پارامترهای فرآیندی اهمیت بسیار زیادی دارد. تجهیزات ابزار دقیق وظیفه اندازه‌گیری، کنترل و انتقال اطلاعات مربوط به فرآیندها را بر عهده دارند. یکی از مهم‌ترین تجهیزات در این حوزه، ترانسمیتر صنعتی (Industrial Transmitter) است.
ترانسمیترها با دریافت اطلاعات از محیط مانند فشار، دما، سطح یا جریان سیالات، این مقادیر را به سیگنال استاندارد تبدیل کرده و برای سیستم‌های کنترل مانند PLC و سیستم‌های مانیتورینگ ارسال می‌کنند.
آنچه در این مقاله می‌خوانیم
ترانسمیتر چیست؟
ترانسمیتر (Transmitter) یک تجهیز ابزار دقیق است که وظیفه آن تبدیل مقدار اندازه‌گیری شده توسط سنسور به یک سیگنال قابل انتقال و قابل پردازش در سیستم کنترل است.
به زبان ساده، ترانسمیتر مانند یک رابط بین فرآیند صنعتی و سیستم کنترل عمل می‌کند. این تجهیز اطلاعاتی مانند میزان فشار داخل یک مخزن یا دمای یک خط تولید را دریافت کرده و پس از تبدیل به سیگنال استاندارد، آن را به کنترلر ارسال می‌کند.
رایج‌ترین سیگنال خروجی در ترانسمیترهای صنعتی سیگنال 4 تا 20 میلی‌آمپر (4-20mA) است که به دلیل مقاومت بالا در برابر نویز، در بسیاری از صنایع استفاده می‌شود.
تفاوت سنسور و ترانسمیتر چیست؟
بسیاری از افراد سنسور و ترانسمیتر را یکسان در نظر می‌گیرند، اما این دو تجهیز تفاوت‌هایی دارند.
سنسور (Sensor) وظیفه تشخیص و اندازه‌گیری یک کمیت فیزیکی را دارد؛ برای مثال یک سنسور دما میزان حرارت را اندازه‌گیری می‌کند.
اما ترانسمیتر (Transmitter) علاوه بر دریافت اطلاعات از سنسور، این مقدار را پردازش کرده و به یک سیگنال استاندارد برای انتقال به سیستم کنترل تبدیل می‌کند.
به طور خلاصه:
- سنسور → اندازه‌گیری مقدار فیزیکی
- ترانسمیتر → تبدیل، تقویت و ارسال سیگنال اندازه‌گیری شده
| نوع ترانسمیتر | پارامتر اندازه‌گیری | کاربرد اصلی | صنایع مورد استفاده |
|---|---|---|---|
| ترانسمیتر فشار (Pressure Transmitter) |
فشار گاز و مایعات | اندازه‌گیری فشار خطوط، مخازن و تجهیزات فرآیندی | نفت، گاز، پتروشیمی، نیروگاه |
| ترانسمیتر دما (Temperature Transmitter) |
دما | تبدیل سیگنال RTD و ترموکوپل به سیگنال استاندارد | صنایع تولیدی، غذایی، دارویی |
| ترانسمیتر سطح (Level Transmitter) |
سطح مواد داخل مخزن | کنترل سطح مایعات و جلوگیری از سرریز | صنایع شیمیایی، پالایشگاه‌ها، مخازن ذخیره |
| ترانسمیتر جریان (Flow Transmitter) |
دبی سیالات | اندازه‌گیری میزان عبور سیال در خطوط لوله | آب و فاضلاب، نفت و گاز، نیروگاه |
| ترانسمیتر اختلاف فشار (DP Transmitter) |
اختلاف فشار | اندازه‌گیری جریان، سطح مخازن و وضعیت فیلترها | صنایع فرآیندی و اتوماسیون صنعتی |

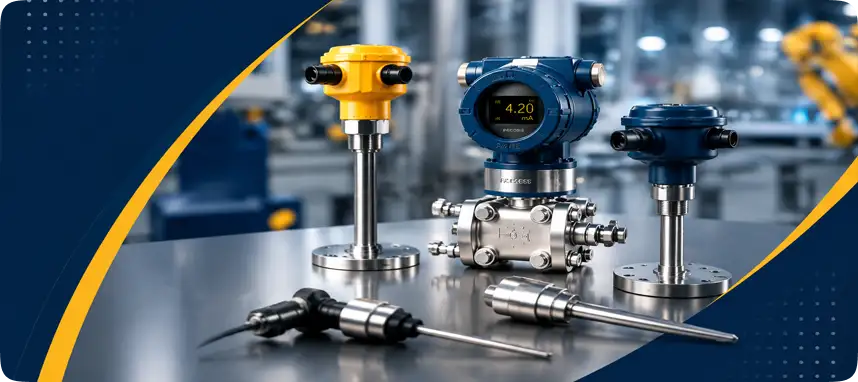

انواع ترانسمیترهای صنعتی
1. ترانسمیتر فشار (Pressure Transmitter)
ترانسمیتر فشار یکی از پرکاربردترین تجهیزات ابزار دقیق در صنایع است. این تجهیز برای اندازه‌گیری فشار گازها و مایعات در خطوط فرآیندی، مخازن و تجهیزات صنعتی استفاده می‌شود.
کاربردهای ترانسمیتر فشار:
- کنترل فشار خطوط انتقال
- اندازه‌گیری فشار مخازن
- سیستم‌های هیدرولیک و پنوماتیک
- صنایع نفت، گاز و پتروشیمی
2. ترانسمیتر دما (Temperature Transmitter)
ترانسمیتر دما برای اندازه‌گیری دما و ارسال مقدار اندازه‌گیری شده به سیستم کنترل استفاده می‌شود.
این تجهیزات معمولاً همراه با سنسورهایی مانند RTD و ترموکوپل استفاده می‌شوند و نقش مهمی در کنترل فرآیندهای حرارتی دارند.
کاربردها:
- کوره‌های صنعتی
- بویلرها
- خطوط تولید
- صنایع دارویی و غذایی
3. ترانسمیتر سطح (Level Transmitter)
ترانسمیتر سطح برای اندازه‌گیری میزان مواد داخل مخازن استفاده می‌شود.
این تجهیز در صنایع مختلف برای جلوگیری از سرریز شدن مخازن یا کنترل میزان مواد اولیه کاربرد دارد.
روش‌های اندازه‌گیری سطح شامل:
- اندازه‌گیری سطح راداری
- اندازه‌گیری سطح اولتراسونیک
- اندازه‌گیری سطح هیدرو استاتیک
4. ترانسمیتر جریان (Flow Transmitter)
ترانسمیتر جریان یا دبی برای اندازه‌گیری میزان عبور سیالات در خطوط لوله استفاده می‌شود.
این تجهیزات در صنایع آب و فاضلاب، نفت، گاز و نیروگاه‌ها کاربرد گسترده‌ای دارند.
کاربرد ترانسمیترها در صنایع مختلف
امروزه تقریباً تمام صنایع فرآیندی از تجهیزات ترانسمیتر برای کنترل دقیق فرآیندها استفاده می‌کنند.
مهم‌ترین کاربردها:
صنایع نفت و گاز
- کنترل فشار خطوط انتقال
- اندازه‌گیری جریان سیالات
- کنترل مخازن ذخیره
صنایع پتروشیمی
- کنترل فرآیندهای شیمیایی
- اندازه‌گیری دما و فشار تجهیزات
نیروگاه‌ها
- کنترل بخار و آب
- پایش عملکرد تجهیزات
صنایع تولیدی
- افزایش دقت خطوط تولید
- کاهش خطاهای انسانی
مزایای استفاده از ترانسمیتر صنعتی
استفاده از ترانسمیترها در سیستم‌های اتوماسیون صنعتی مزایای زیادی دارد:
- افزایش دقت اندازه‌گیری
- امکان کنترل لحظه‌ای فرآیند
- کاهش خطاهای عملیاتی
- افزایش ایمنی تجهیزات
- امکان اتصال به PLC و سیستم‌های کنترل
- کاهش هزینه‌های تعمیرات و توقف تولید
جمع‌بندی
ترانسمیترها یکی از مهم‌ترین تجهیزات ابزار دقیق در صنایع مدرن هستند که وظیفه اندازه‌گیری و انتقال اطلاعات فرآیندی را بر عهده دارند. بدون استفاده از ترانسمیتر صنعتی، کنترل دقیق بسیاری از فرآیندهای تولیدی امکان‌پذیر نیست.
با انتخاب درست انواع ترانسمیتر مانند ترانسمیتر فشار، ترانسمیتر دما، ترانسمیتر سطح و ترانسمیتر جریان می‌توان بهره‌وری، ایمنی و دقت سیستم‌های صنعتی را افزایش داد.
